& gt; Ring Joint D 'Fënstere sinn fir Äerzfäeg a Prozess-Industrie Flichte. & gt; Octagonal Form D 'ass vun der API 6A R Serie & gt; Dës Dichtungen ginn an Drock bis zu 10.000 PSI benotzt, méi wéi Oval Ringgelenk. & gt; Den ovalen Typ ass déi eenzeg Dichtung, déi eng ënnescht Radius Groove passt. & gt; D'Fassaden an net nach nei Drehmoment sinn.
Octagonal Metal Ring Dichtung
D'Inlineinside an enger Leeder-Typ Renn-Groove op der Uewerfläch vum Flang, beim Schrauwen vum Anschlussschrauwen, der axialer Komprimatioun a vum Up- a Down vun der Leader-Typ Slot 1, produzéieren plastësch Verformung, en Enseignal bilden, ënner der Aktioun vum mëttleren Drock, de Ringsdichtung radial Expansioun maachen.Dichtlager mat trapezoidal Groewe kann nët méi fest, selbstschrauend Effekter vergréisseren.Mediepressen erhéicht awer och de Flang an d'Verknallung vum Verstoss, déi duerch eng relatif Trennung tëschent dës Dichtfläche, Dichtungssiegel wéi relativ Réckgang, also d'Dichtung vum Rann kann hallef sou séier wéi déi enk gefouert sinn.
Octagonal Metal Ring Dichtung
Am Géigendeel mat der Flangrutsche ass den Uewerflächenkontakt, verglach mat der ovaler Ronndichtung awer mat Flangrutsch oder net einfach, awer et kann och nees benotzt ginn, a well de Querschnitt aus enger linearer Veraarbechtung gebaut ass. Selwecht wann se achtechteckeg ass D'Metalldichtung D 'Material soll méi niddereg sinn wéi d'Flangeren Uewerhärheet 15 ~ 20 hb
Notéieren
Deckeleg Zeechentyp ass gewielt, d'Materialhärkeet vun der Polster soll 15 ~ 20HB manner wéi déi vum Flangesproch sin. Et ass recommandéiert de
Heft sinn net recycléiert.
Applicable Standards
ANSI B16.5-1973, JPI-75-15-70, GB 699, GB1220, JB755, HG20633-97

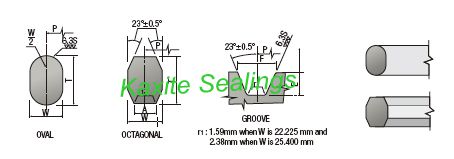

Octa Ringsdëscher Zeechnungen
Haaptmaterial:
|
Material |
Maximal Härte BRINELL |
Temperatur (℃) |
Ofkierzungen |
|
|
Brucellose |
Rockwell |
|||
|
Soft Iron |
90 |
56 |
-60 500 |
D |
|
Kuelestoff Stahl |
120 |
68 |
-40 ~ 540 |
S |
|
304SS |
160 |
83 |
-250 540 |
304 |
|
304LSS |
160 |
83 |
-250 540 |
304L |
|
316SS |
160 |
83 |
-200 815 |
316 |
|
316LSS |
160 |
83 |
-200 815 |
316 |
|
321SS |
160 |
83 |
-200 870 |
321 |
|
347SS |
160 |
83 |
-200 870 |
347 |
|
410SS |
170 |
86 |
-40 850 |
410 |
|
5Cr-0.5Mo |
130 |
|
-29 650 |
|
|
Kupfer |
80 |
|
-100 315 |
|
|
Aluminium |
35 |
|
-200 425 |
|
|
Inconel 600 |
150 |
|
-100 1095 |
|
|
Incoloy 825 |
150 |
|
-100 1095 |
|
|
Monel 400 |
150 |
|
-100 760 |
|
|
Titanium |
215 |
|
-200 540 |
|
|
Nickel 200 - |
110 |
|
200 760 |
|
|
Hastelloy B2 |
230 |
|
-100 1095 |
|
|
Hastelloy C276 |
210 |
|
-100 1095 |
|
