Spiral Wound Gasket ass eng vun de wäit verbreeten Dichtungen, d'Spiralgewécker hänkt vun de mechanesche Charakteristiken vun engem geformte Metallstreifen, deen als Fréijoër funktionnéiert a bitt e bessere Widderstand ënnert Schwankungsdrock & amp; Temperaturen. Si gi wäit am industrielle Feld a Flëssegkeete benotzt.
KXT 600 Spiral Wound Gaskets gebaut aus V-förmegen Metallicstreifen a mëllen net-metallesche Filler. Ënnerstëtzungsrénger, am Inneren a Äussehend de Spiral, verbesseren d'Dichtbroch, d'Montage an d'Versatility. Deelt op seng exzellent Kompressivresponsabilitéit, et ass gëfteg Prézipatiounplazen, wou d'Verännerung vu Temperatur an Drock ëmmer.
Typ Virdeel:
|
ArtikelNr .: KXT600-R |
R TypeSpiral Wound Gasket KXT600-R Basis Typ *Basiskonstruktivtype, bannent an äussert Duerchschnëtter verstäerkt mat méi Stécker vu Metallofstall-Filler fir méi Stabilitéit a besser Kompromisscharakteristiken ze ginn. * Recommended flange tongue and groove, male to female and flat face to recess. *General and critical duties. |
|
|
IR TypeSpiral Wound Gasket KXT600-IRInner Ring Typ *Solidinner Metallring a Kompromësser Stopp. Fir d'Akkumulatioun vun deSolicide ze vermeiden, turbulent Stroum vu Prozesserflëss ze routuzéieren an d'Erosioun ze minimiséieren, d'Dämmung vun der Dichtung tëscht Flangbohr an dem Innendurchmesser, de Ringraum gëtt duerch festen bannénen Metal-Ring erfaasst. *Liibless fir männlech an weiblech Puderflénk. *General duties. |
|
ArtikelNr .: KXT600-CG |
CG TypeSpiral Wound Gasket KXT600-CGOuter Ring Type *Solidouter Rings genau präzis d'Dichtung op der Flangstrooss, fir d'additive Radialstäerkt ze verhënneren, fir d'Dichtungstuermung ze verhënneren a fällt als Acompression Limiter. Am Fall vun der Installatioun vum äusseren Ring, et ass ganz einfach d'Dichtung vum Flange Gesiicht z'installéieren well de Enn vum äusseren Ring opbolft berufft. *Passt och fir flott Gesiicht an Gesiicht Flanges. Fir Klasse 900 an uewen uewen am internen Rank ass recommandéiert. *General and critical duties. |
|
ArtikelNr .: KXT600-CGI |
CGI TypeSpiral Wound Gasket KXT600-CGIInner Outer Rings Type *En Dichtring vun engem banneschten Roude- aouertringtyp gëtt eng zousätzlech Kompressioun limitéierend Stopper fir d'Dichtung d'intern an d'äusser Säit. Et wäert d'Korrosiounen um Flankéier am Ringraum ubidden. *Gefällt fir onnicht Flaach Gesiicht an Gesiicht Flanges a spezifizéiert fir Hochdruck / Temperatur Service - Klasse 900 an uewen oder wou korrosiv oder gëfteg Medaillen present sinn. *General and critical duties. |
Typesch Applikatiounen
*Pipe, valve, pump,
thermal exchange, condensing tower, plain hole and man hole of flange, etc.
*Petrochemical, chemical, mechanical manufacturer, power station, metallurgy,
shipbuilding, medical and pharmaceutical unclear power station and navigation,
etc.
Prime Features
*D'Dichtung gi mat enger grousser Varietéit vu Formen a Formen gemaach.
*Combinations of metal strip and filler are selected to suit the specific
fluid media and operating conditions.
*Quick to install and remove
*Make gaskets suitable for high pipeline pressure on flat or raised flange
faces.
*Temperatures from cryogenic up to 1000°C
Technesch Material
* Produkter ginn anhand vun all relevante Dichtungsnormen ausgefëllt Fluchbezeegungen fabrizéiert: ASME B 16.20, ASME B 16,5, BS1560, ASME B 16,47 A (B), BS EN 1092, DIN, JIS a NF etc.
*Color cord as ASME B 16.20 on request.
*Provide ganz komplette Palette vun Materialien Spiralwëster D 'Kombinatioun vun der Leeschtung vun de Materialien. D'Monel 400 / Inconel 600.625.800.825 / Hastelloy B3 / Hastelloy C276 / Titan, etc. Range Offers: Graphite, PTFE, Non-Asbest, Mika, etc.

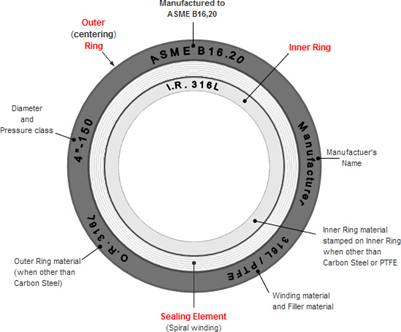

Markéierung stoppen
Ring Strip Materials
|
|
Minimum |
Maximum |
|
Guide Ring Color Code |
||
|
Material |
F |
C |
F |
C |
Abkürzung |
|
|
SS304 |
-320 |
-195 |
1400 |
760 |
304 |
Giel |
|
SS316L |
-150 |
-100 |
1400 |
760 |
316L |
Gréng |
|
SS347L |
-150 |
-100 |
1400 |
760 |
317L |
rout |
|
SS321 |
-320 |
-195 |
1400 |
760 |
321 |
Turquoise |
|
SS347 |
-320 |
-195 |
1700 |
925 |
347 |
Blo |
|
Kuelestoff |
-40 |
-40 |
1000 |
540 |
CRS |
Silver |
|
Alloy 20 |
-300 |
-185 |
1400 |
760 |
A-20 |
Schwaarz |
|
Hastelloy B3 |
-300 |
-185 |
2000 |
1090 |
HAST B |
Brong |
|
Hastelloy C276 |
-300 |
-185 |
2000 |
1090 |
HAST C |
Beige |
|
Incoloy 800 |
-150 |
-100 |
1600 |
870 |
A 800 |
Wäiss |
|
Incoloy 825 |
-150 |
-100 |
1600 |
870 |
IN 825 |
Wäiss |
|
Inconel 600 |
-150 |
-100 |
2000 |
1090 |
INC 600 |
Gold |
|
Inconel 625 |
-150 |
-100 |
2000 |
1090 |
INCO 625 |
Gold |
|
Inconel X750 |
-150 |
-100 |
2000 |
1090 |
INX |
Keen Faarwen |
|
Monel 400 |
-200 |
-130 |
1500 |
820 |
MON |
Orange |
|
Nickel 200 |
-320 |
-195 |
1400 |
760 |
NI |
Rout |
|
Titanium |
-320 |
-195 |
2000 |
1090 |
TI |
Mov |
Filler Material
|
|
Minimum |
Maximum COT |
|
Stripe Color Code |
||
|
Material |
F |
C |
F |
C |
Abkürzung |
|
|
Flexibel Graphit |
-350 |
-212 |
950 |
510 |
F.G. |
Gro |
|
PTFE |
-400 |
-240 |
500 |
260 |
PTFE |
Wäiss |
|
Keramik |
-350 |
-212 |
2000 |
1090 |
CER |
Light Gréng |
|
Mica Graphite |
-350 |
-212 |
1100 |
590 |
MICA-GRA |
Rosa |
Spiral Wound Gasket Package Typen
Fir sécherzestellen, datt Klienten déi héichste Qualitéit vu Spiralboukaskets kréien, ginn d'KXT Spiral Wound Dichtungen verpakt mat der Äermste Versuergung fir Schued während der Schëffer op der Aarbechtsplaz ze verhënneren, gitt seebelow:
*Between 1/2'' ~ 24'' gaskets are packaged by plastic clips each 10 pcs.
*Up to 24'' gaskets packaged by soft cotton tape each.
Wéi bestellen
1.Nennungspfeier Gréisst oder spezifesch Dimensiounen
2.Loftbezuelung
3.Wicklung an Filler Material
4.Centering / äusseren Rings oder Bannmatrelmaterial
